机房布线,让你一秒崇拜!

日期:2020-12-05    阅读数:280




本期我们来详细了解一下关于机房线缆布线及标签规范。


机房线缆布线及标签规范


1、工艺流程:

设备线缆检验 → 线管、桥架敷设 →设备安装 → 线缆敷设 → 线缆终端安装 → 系统检测 → 竣工验收


2、设备及材料检验:

施工前应对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备、以及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验,检查其型号格、数量、标志、标签、产品合格证、产品技术文件资料,有关器材的电气性能、使用功能及有关特殊要求,应符合设计规定。


A、电缆电气性能抽样测试,应符合产品出厂检验要求及相关规范规定。

B、网线、光纤特性测试应符合产品出厂检验要求及相关规范规定。


3、金属管安装:

A、操作间的N个信息点,N个二+三孔插座,它们所用的六类屏蔽线与电源线,需要JDG金属Ф25管安抚与抗静电地板下。其它N个应急灯使用的二+三孔插座需要安装到墙面彩钢板上,其高度为2.3M(应急灯安装高度为2.3m),专网、数据网机房各四个,操作间、UPS设备间各两个。


B、暗配管的转弯角度应大于90°,在路径上每根暗管的转弯角度不得多于二个,并不应有S弯出现。在弯曲布管时每间隔15m处,应设置暗拉线盒或接线箱。

C、暗配管转弯的弯曲半径不应小于该管外径的6倍。

D、金属管施工工艺,按照《综合布线系统设计与施工》GB50311有关章节进行施工。



4、金属桥架安装:

A、机房强电下布线,弱电以及配电柜电源线为上走线。

B、机房强电采用200*100mm桥架暗敷于抗静电地板下弱电采用400*100mm(中间大隔层的其中50mm用于配电柜到各个数据网服务器机柜或专网屏蔽机柜的电源线连接PDU。隔板间距为150mm,剩余200mm空间用于弱电布线使用)不锈钢网格桥架安装在吊顶下,其距抗静电地板高度为2.3M(上走线桥架不低于2.2M),屏蔽机柜与服务器机柜高为2米,不锈钢网格桥架距机柜顶高度为30mm。


C、电桥架一根从主楼电口到两台UPS主机、再分别到两台配电柜与两台空调。


5、设备安装:

A、专网N台屏蔽机柜安装在高度为400mm的支架上,数据网N台服务器机柜也安装在高度为400mm的支架上,使用螺丝与支架固定牢靠。

B、各屏蔽机柜与服务器机柜专安装六类屏蔽配线架、理线架以及光纤配线架。

C、数据网机房各八台机柜,其中五台机柜的第一台为弱电线集成柜。

D、每台机柜分别安装两个8位PDU。屏蔽机柜的PDU垂直安装,服务器机柜水平安装。


6、线缆敷设:

A、数据网的集成柜到其它机柜各布一根室万兆光纤;内数据网的集成柜到其它机柜各布N根4芯六类屏蔽线。

B、专数据网的集成柜专分别安装四套六类屏蔽配线架与理线架,套LC光纤配线架。

C、强弱电线缆布线要求从集成柜到各机柜横平竖直,各线缆之间不得交叉、打结,线缆本身要求无应力铺设。

D、每条线缆要求用线标清线号,六类屏蔽配线架与光纤配线架要求打印电子标签标明线号。标号要求规范有序。


7、线缆终端安装:

A、六类屏蔽模块的按照T568B标准压接:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

六类屏蔽线的检测

综合布线系统链路传输的最大衰减限值,包括两端的连接硬件、跳线和工作区连接电缆在,应符合下表规定。

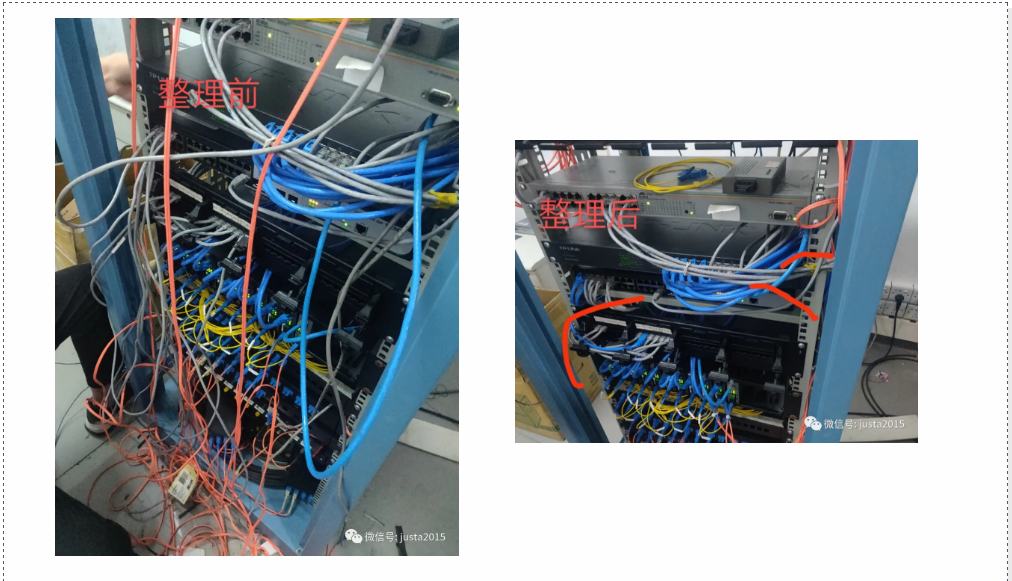

下图是我们齐思达的工程师在佛山市某电器实业有限公司的一体机有线网络连接及整体网络改进工程项目施工中的某一机柜前后对比图。


在机房建设中需要考虑的问题有很多,都要根据实地实时状况来考量,齐思达科技凭借丰富的实施经验,各大小机房建设项目的顺利竣工和验收,我司得到了客户的高度认可和褒奖。


齐思达科技秉承着“致力打造专业级一站式IT服务外包生态圈”的企业愿景,为各企事业单位提供专业级、一站式、快捷的智能IT系统集成服务。


文章来源:弱电行业网
